无刷直流电机控制

发布日期:2015年01月29日    浏览次数:26905

  主要产品:TMR1250、TMR1251开关传感器开关传感器

     性能优势:

    (1)高工作电压和反向耐压;

  (2)良好的开关点一致性;

  (3)优异的温度稳定性


  位置传感器的选用使用事项:

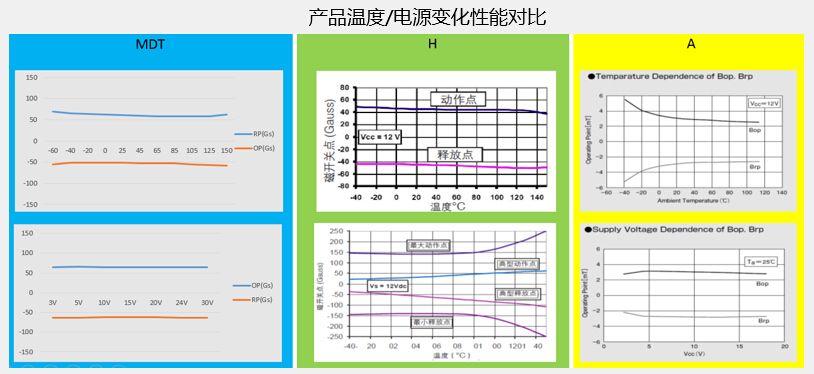

 (1)位置传感器的温度特性:电机的热源是客观存在的,来自于电机本身的铜损和铁损;电机工作在低效率区时,电机发热很快(>100℃),位置传感器的开关工作点会产生漂移,导致换向误差,造成电动机抖动增大,输出力矩减小,效率降低;严重的会出现换向错误,造成电子换向器损毁,表现为“短路”。

 (2)位置传感器的开关工作点:直流无刷电机一般都采用三个以上的开关作为换向的位置传感器,这就要求位置传感器的开关工作点有较好的一致性;开关工作点分布太宽以及不同批次的差异性,将导致换向误差增大,电动机抖动增强,输出力矩减小。

 (3)抗浪涌:电机的旋转,将产生反向电动势(浪涌电压),在电子换向器快速换向时,有可能通过控制器传递到位置传感器,从而损坏位置传感器。

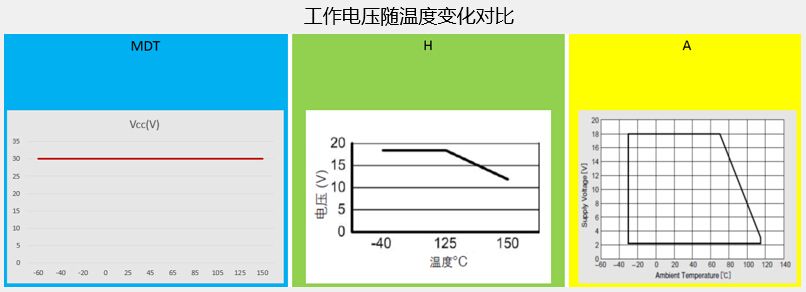

工作电压随温度变化对比
