磁传感器
TMR3002 双轴TMR角度传感器
  • lga8l(3x3x0.75)
产品型号:TMR3002
类 型:双轴
供电电压:0 V~7 V
角度范围:360°
电 阻:280KΩ
峰值 (mV/V):1030
工作磁场范围:70 Gs~400 Gs
角度误差:2.5°
输出接口:模拟差分输出

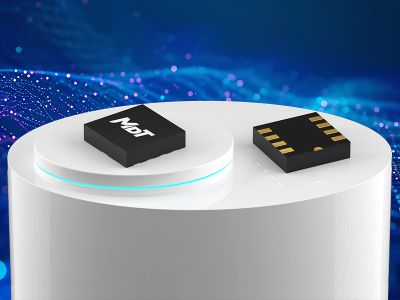

封装形式:LGA8L
交付周期:In stock

产品概述

通常,在角度传感器的应用场合下,在 TMR3002 芯片上方放置一块磁铁以提供平行于芯片表面方向的工作磁场,芯片的双轴输出与磁场角度成正弦和余弦关系的电压信号。 TMR3002 采用两个独特的推挽式惠斯通电桥结构设计,每个惠斯通电桥包含四个高灵敏度 TMR 传感元件,使得其输出信号的峰峰值可达工作电压的 100%,从而省去了许多应用中所需要的外部信号放大处理电路。此外,独特的 TMR 惠斯通电桥结构有效地补偿了传感器的温度漂移。TMR3002 性能优越,采用超小型 LGA8L (3mm × 3mm × 0.75mm) 封装形式。

LGA8LLGA8L

产品特性

icon隧道磁阻 (TMR) 技术icon大输出信号,无需信号放大
icon双轴 360° 全范围角度测量icon宽工作电压范围
icon高电阻,低功耗icon允许较大的测量间隙
icon优越的温度稳定性icon小尺寸 LGA 封装
icon符合 RoHS & REACH

典型应用

icon旋转位置传感器icon旋转编码器
icon非接触式电位器icon阀门位置传感器
icon旋钮传感器
