-可实现对直流、交流和脉冲电流的精确隔离测量
中国江苏省张家港市2018年12月28日电 江苏多维科技有限公司日前推出基于隧道磁阻技术的TMR7201和TMR7202系列高精度开合式电流传感器。可实现对2000A、4000A、6000A、8000A和10000A电流的检测，广泛用于电力电网、电源监控系统、电化学和冶金行业电流检测、变频调速系统等领域。
TMR7201、TMR7202系列电流传感器使用高灵敏度、高信噪比的隧道磁阻芯片设计。传感器内置温度和非线性补偿电路，可实现对直流、交流和脉冲电流的精确隔离测量。可在-40℃到+85℃温度范围之间工作运行，具备优异的原副边电气隔离性能，具有宽响应频带（DC 100kHz），低功耗，低磁滞（±10mV），线性度好（0.5%），重复性好，输出稳定等特性。采用开合式设计，质量轻（TMR7201系列约500g，TMR7202系列约350g），极大的提高了用户安装维护的便利性。

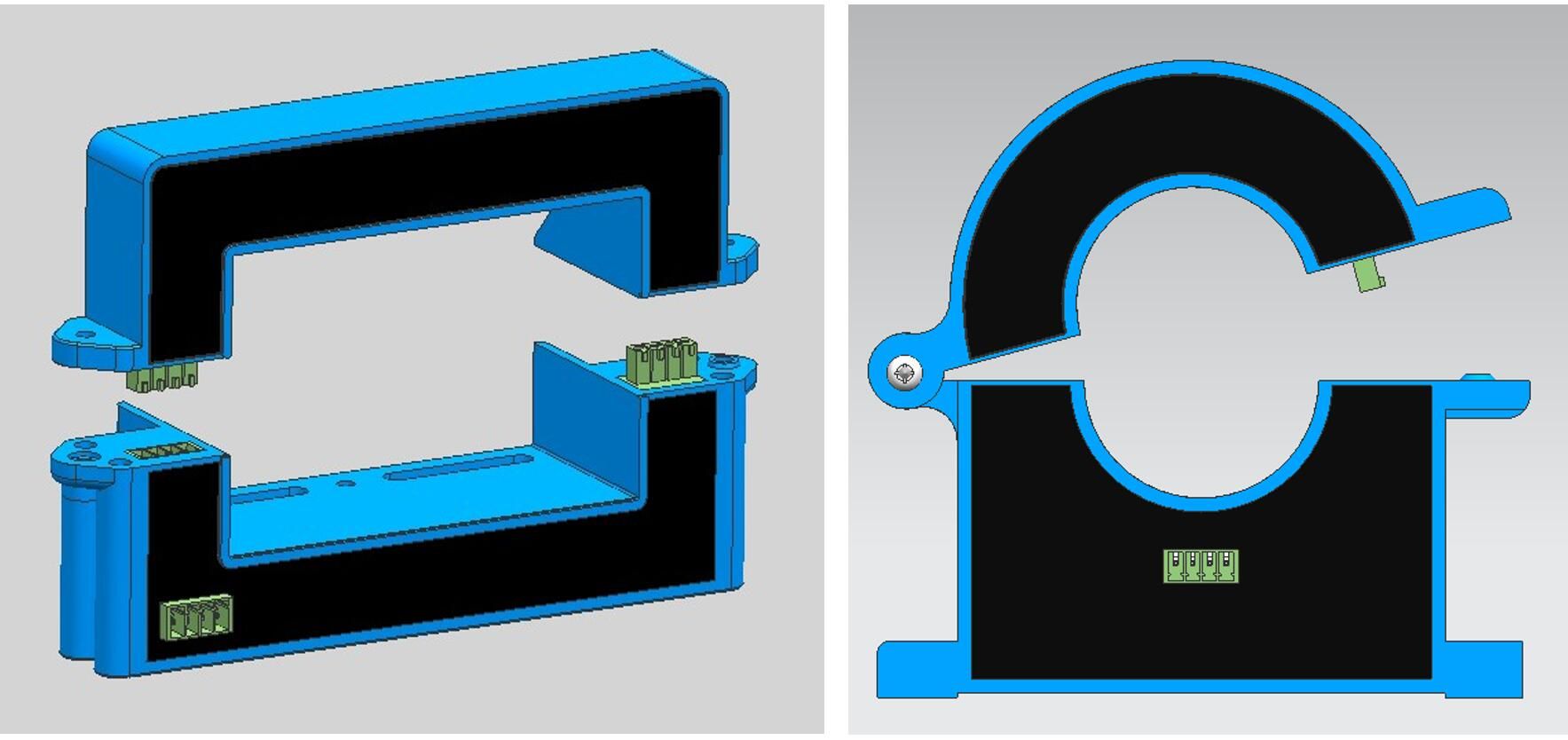

开合式高精度电流传感器（左：TMR7201系列，右：TMR7202系列）
多维科技TMR7201、TMR7202系列高精度开合式电流传感器
参数 | 符号 | 单位 | 条件 | 数值 | ||||
最小值 | 典型值 | 最大值 | ||||||
安规及环境参数 | 绝缘强度 | Ud | kV | 2.5 | ||||
绝缘电阻 | RIS | MΩ | 500 | |||||
使用温度 | TA | ℃ | -40～85 | |||||
储存温度 | Tstg | ℃ | -50～90 | |||||
通用指标 | 额定输入电流 | IPN | A | VCC=±15V，RL=10kΩ | TMR7201-1001 TMR7202-1001 | 1000 | ||
TMR7201-2001 TMR7202-2001 | 2000 | |||||||
TMR7201-3001 TMR7202-3001 | 3000 | |||||||
TMR7201-4001 TMR7202-4001 | 4000 | |||||||
TMR7201-5001 TMR7202-5001 | 5000 | |||||||
测量电流范围 | IPM | A | VCC=±15V，RL=10kΩ | TMR7201-1001 TMR7202-1001 | -2000 | 2000 | ||
TMR7201-2001 TMR7202-2001 | -4000 | 4000 | ||||||
TMR7201-3001 TMR7202-3001 | -6000 | 6000 | ||||||
TMR7201-4001 TMR7202-4001 | -8000 | 8000 | ||||||
TMR7201-5001 TMR7202-5001 | -10000 | 10000 | ||||||
额定输出电压 | VSN | V | IP=IPN | 4 | ||||
电源电压 | VCC | V | 5% | ±10 | ±12 | ±15 | ||
电流消耗 | IC | mA | IP=0 | 16 | ||||
负载电阻 | RL | kΩ | VCC=±15V，IP≤IPM，TA=+25℃ | 10 | ||||
静态指标 | 基本误差 | XG | % | TA=+25℃，IP=±IPN | 1 | |||
线性度 | εL | % | TA=+25℃，IP=0～±IPN | 0.5 | ||||
零点失调电压 | VOS | mV | TA=+25℃ | ±20 | ||||
失调电压温漂 | VOST | mV/℃ | -40℃～+85℃，IP≤IPM | -0.5 | 0.5 | |||
输出电压温漂 | VST | mV/℃ | -40℃～+85℃，IP≤IPM | -0.5 | 0.5 | |||
磁滞 | VOH | mV | TA=+25℃，IP：±IPN→0 | ±10 | ||||
动态指标 | 响应时间 | tr | us | di/dt＞100A/us | 5 | |||
跟随精度 | di/dt | A/us | 100 | |||||
频带带宽 | BW | kHz | -3dB | DC | 100 | |||
备注：多维科技可以提供电流测量定制服务。
MDT简介
多维科技创立于2010年，总部设在中国江苏省张家港，在中国北京、成都、宁波，日本大阪和美国加利福尼亚州圣何塞设有分公司。MDT拥有多项独特的专利技术和先进的制造能力，可批量生产高性能、低成本的磁传感器以满足严格的应用需求。多维科技的核心管理团队由磁传感器技术和工程服务领域的业内精英和资深专家组成。在核心团队的带领下，MDT致力于为客户带来更多附加值，并确保他们的成功。有关MDT详情，请访问：http://www.dowaytech.com/。
市场与销售
刘劲峰，电邮：jinfeng.liu@dowaytech.com
电话：+1-650-275-2318（美国）
魏继烈，电邮：kevin.wei@dowaytech.com
电话：+86-189-3612-1160（中国）
技术支持
曲品，电邮：pin.qu@dowaytech.com
电话：+86-189-3612-1133
消息来源：江苏多维科技有限公司
