在工业自动化、智能传感等领域，高精度磁角度编码器芯片在电机控制、伺服闭环系统等关键应用中的需求日益增长。然而，工程师在调试此类芯片时，经常面临参数配置复杂、校准依赖专用设备、软硬件协同开发周期长等挑战。针对这些问题，江苏多维科技 (Dowaytech) 推出 xMR310x 演示板。该演示板专为快速评估多维科技的 TMR3109、TMR3110、TMR3111 等磁角度编码器芯片以及 MDT3259 信号处理芯片而设计，可轻松满足不同应用场景下的测试验证需求，显著提升工程师的开发调试效率，堪称开发流程中的“效率加速器”。

一、核心功能架构：硬件+软件双重赋能

脱机操作：通过板载按键 + OLED 屏，独立完成角度读取、零点设置、参数烧写、自动校准 (无需连接PC)。

上位机控制：USB 连接 PC，搭配专用 xMR310x 配置软件，实现角度误差分析、批量参数配置、自动校准等高级功能。

1、硬件操作层：脱离 PC 的快速验证

xMR310x 演示板集成了 OLED 屏与物理按键的可视化交互功能，支持 SPI/ABZ/PWM/UVW 四大输出模式的独立调试。

OLED 实时反馈：旋转磁铁时，角度值 (0-360°)、ABZ 脉冲数、PWM 频率/占空比、UVW 对极状态参数动态刷新。

LED 状态显示：校准完成时绿灯闪烁三次。

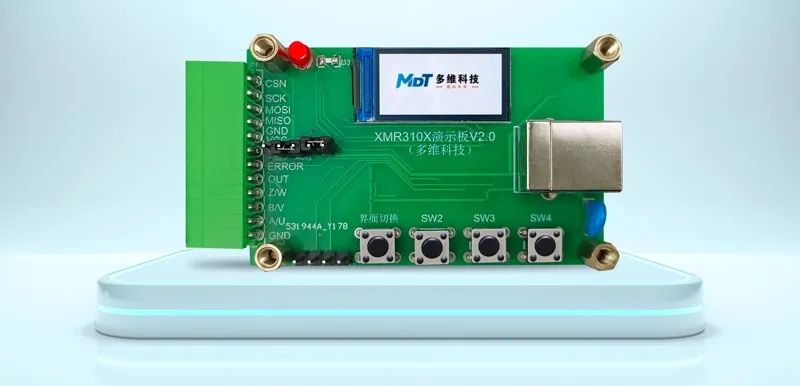

xMR310x 演示板

2、软件分析层：深度参数配置与动态角度误差分析

动态误差分析：设置转速和方向，实时生成 0-360° 输出和误差曲线 (支持导出 CSV)。

批量烧写：ABZ 线数、UVW 极对数、PWM 频率等参数一键打包写入 (擦写次数 >1000 次)。

读取参数失败提示：软件自动检测 SPI 通讯是否正常。

校准失败提示：软件可设置误差范围，自动检测校准后超范围误差。

非线性校准：提供对外接口，分段补偿数据一键导入。

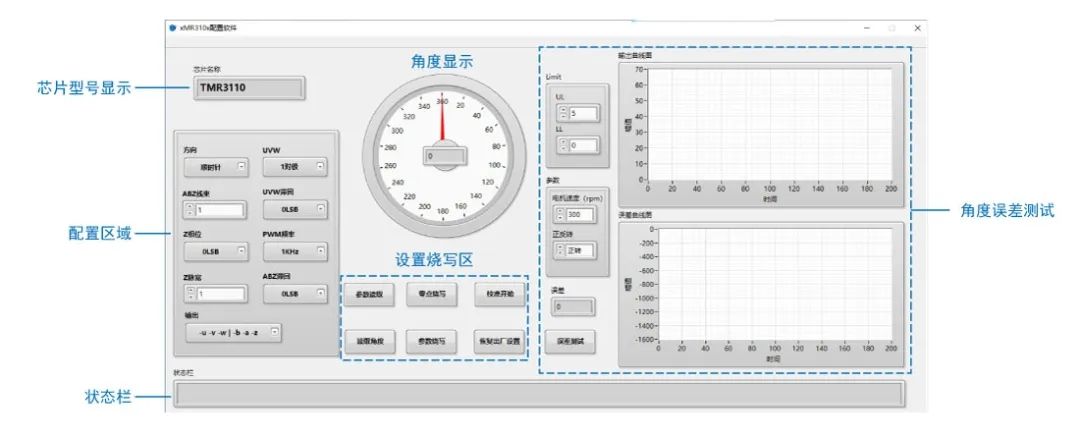

xMR310x 演示板上位机软件界面

二、智能化平台：助力机器人关节编码器

随着人形机器人爆发式增长，机器人关节角度的精确感知，是实现灵活、精准动作的关键。离轴磁编码技术正加速进化，xMR310x 演示板助力 4 颗 TMR2615+MDT3259 的离轴应用方案，可对 MDT3259 进行自校准，角度误差提高到 0.1° 以内。

三、客户端项目落地：从实验室到生产线

多维科技 xMR310x 演示板可将芯片参数转化为可量测的工程指标，实测数据更值得信赖，并将评估周期从周级压缩到小时级，为量产提供了经过验证的参数基线。

缩短 50% 评估周期：单板集成传感器测试、编程、校准全流程。

零代码开发：图形化软件替代底层寄存器操作，降低工程师门槛。

风险可控：脱机验证确保参数安全，避免误操作损坏芯片。

无缝量产过渡：演示板硬件和参数配置软件可直接移植至客户量产固件。

多维科技可为工程师提供从各类电机到复杂工业系统的全场景解决方案，如需购买 xMR310x 演示板和详细的编码器芯片技术支持以及校准方案，请联系我们。
