2025 年 8 月 18 日消息，多维科技 (Dowaytech) 推出 AMR4020VD 磁栅传感器芯片。该芯片经过深度优化，不仅具备高精度、优异的温度稳定性和卓越的抗外磁场干扰能力，更突破性地解决了传统磁栅传感器在微尺度对位设计上的局限，显著降低了对芯片安装位置的苛刻要求。这使得工程师在进行位移测量系统结构设计时拥有前所未有的布局灵活性，能够更便捷地将传感器集成至空间受限的狭小环境中。

作为多维科技 AMR4020D 系列磁栅传感器的升级之芯，AMR4020VD 基于成熟的 AMR (各向异性磁阻) 角度测量原理。其核心在于感应单元与磁栅/磁环表面保持垂直相对位置，工作在磁场饱和区间，从而实现每个磁场周期内磁场角度的精确测量。配合磁极距为 2mm 的精密多对极磁栅/磁环，AMR4020VD 可输出表征 sin/cos 波形的两路差分电压信号，为构建高精度离轴增量式角度编码器提供核心支持。

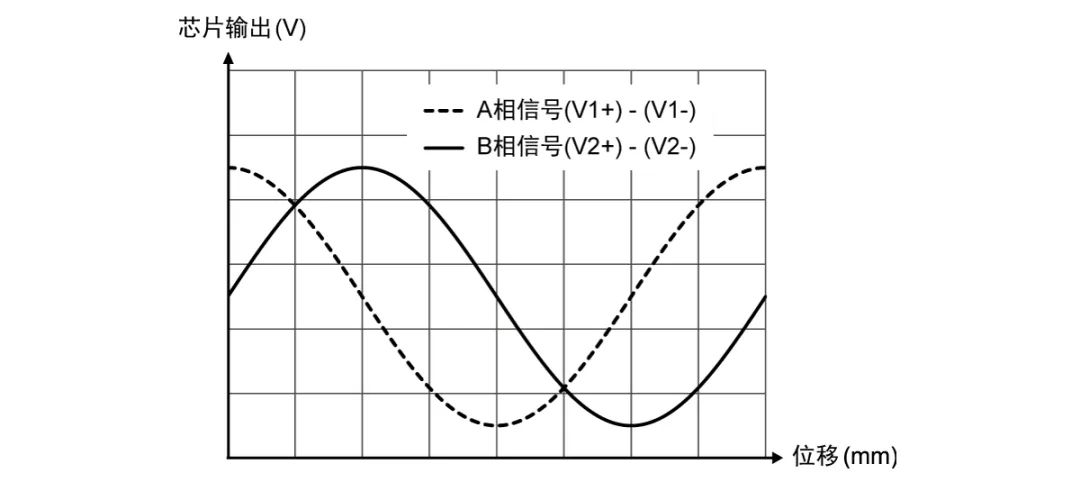

图1 AMR4020VD 信号输出图 (一个磁极宽度的位移产生一个周期信号输出)

采用传统封装 (如 AMR4020D) 的编码器设计要求 PCB 表面必须垂直于磁栅/磁环。这不仅增大了编码器组件体积，限制了在 PCB 布局上集成信号调理与角度解算等更多元器件的空间，更对组装工艺提出了极高要求：传感器芯片需紧贴 PCB 边缘，并需精确控制 PCB 与磁栅之间的气隙和垂直度。

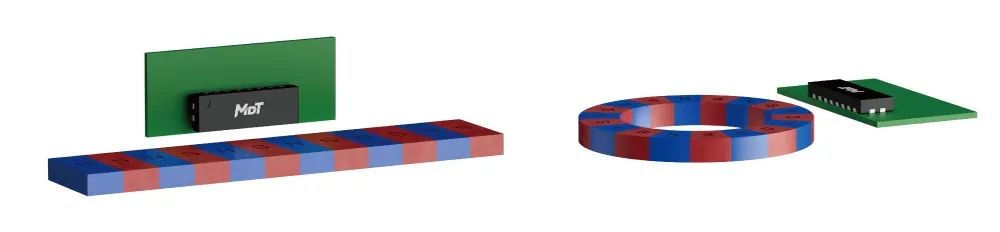

图2 AMR4020D 应用原理图 (PCB 垂直组装)

得益于优化的芯片设计与先进的封装技术，多维科技 AMR4020VD 磁栅传感器芯片同时支持 PCB 垂直于或平行于磁栅/磁环表面的系统设计方案。

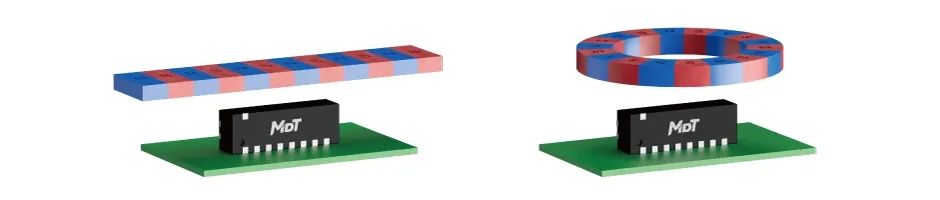

图3 AMR4020VD 应用原理图 (PCB 平行组装)

 平行方案优势显著 ：传感器无需强制置于 PCB 边缘，释放对 PCB 布局和空间的限制，便于集成更多功能电路。这不仅完美契合超紧凑编码器的结构需求，其组装工艺也更利于实现高精度的气隙一致性控制，有效攻克了传统垂直方案在 PCB 设计和组装工艺上的核心难点。

 高精度位移测量 ：适配 2mm 极距磁栅，实现微米级重复定位精度。

 双安装模式支持 ：灵活支持 PCB 垂直或平行于磁栅/磁环的结构设计。

 宽工作电压范围 ：5V ~ 9V，适应性强。

 工业级坚固可靠 ：工作温度范围 -40°C ~ +125°C，满足严苛工业环境。

 超强抗干扰 ：最高耐受 1500 Gs 外磁场干扰。

 宽松气隙要求 ：允许气隙 < 50% × 磁极宽度 (约 1mm)，降低安装难度。

 紧凑升级封装 ：DFN21L 小型封装 (6mm × 2mm × 1.5mm)，节省空间。

多维科技 AMR4020VD 磁栅传感器芯片是数控机床、高精度 3D 打印设备、自动化产线精密检测工站、特种设备 (如工业机器人关节) 及各类精密仪器等高端设备中实现工业级精密位移/角度测量的理想之选。

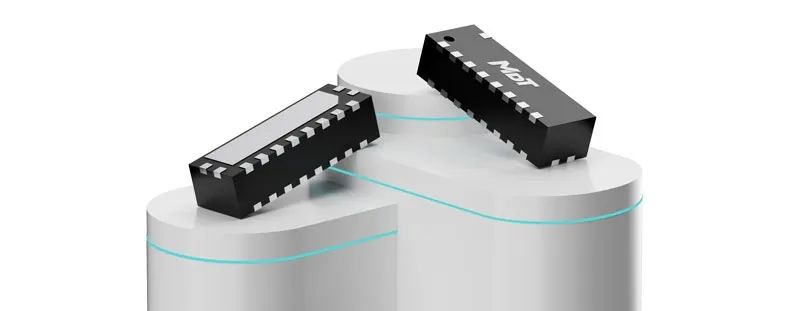

图4 AMR4020VD 磁栅传感器芯片 (DFN21L)

赋能您的精密测量系统！如需获取 AMR4020VD 磁栅传感器芯片样品及专业技术支持，请立即联系多维科技。

江苏多维科技倾力打造的磁传感器晶圆 IDM 模式制造平台，经过十多年不断地累积，高度整合了供应链资源，在满足客户的批量采购需求的同时，最大程度地保障供应产品的质量一致性及稳定性。多维科技为满足客户多元化的定制需要，将努力提供更多、更好的优质磁传感器芯片产品。
