多维科技推出高精度隧道磁阻漏电流传感器

发布日期：2019年02月25日    浏览次数：12357

多维科技推出高精度漏电流传感器.pdf


-可实现对直流、交流和脉冲电流的精确隔离测量



中国江苏省张家港市2019年2月25日电 江苏多维科技有限公司 日前推出基于隧道磁阻（TMR）技术的高精度漏电流传感器TMR7401系列产品。TMR7401系列电流传感器使用高灵敏度、高信噪比的隧道磁阻芯片设计。传感器内置零漂、温度和非线性补偿电路, 可实现对直流、交流和脉冲电流的精确隔离测量。具备优异的原副边电气隔离性能，功耗低，体积小，节省安装空间。可实现对300mA、600mA和1000mA剩余电流和漏电流的检测，广泛用于各种工业检测设备、通讯电源、精密电机控制等应用领域。

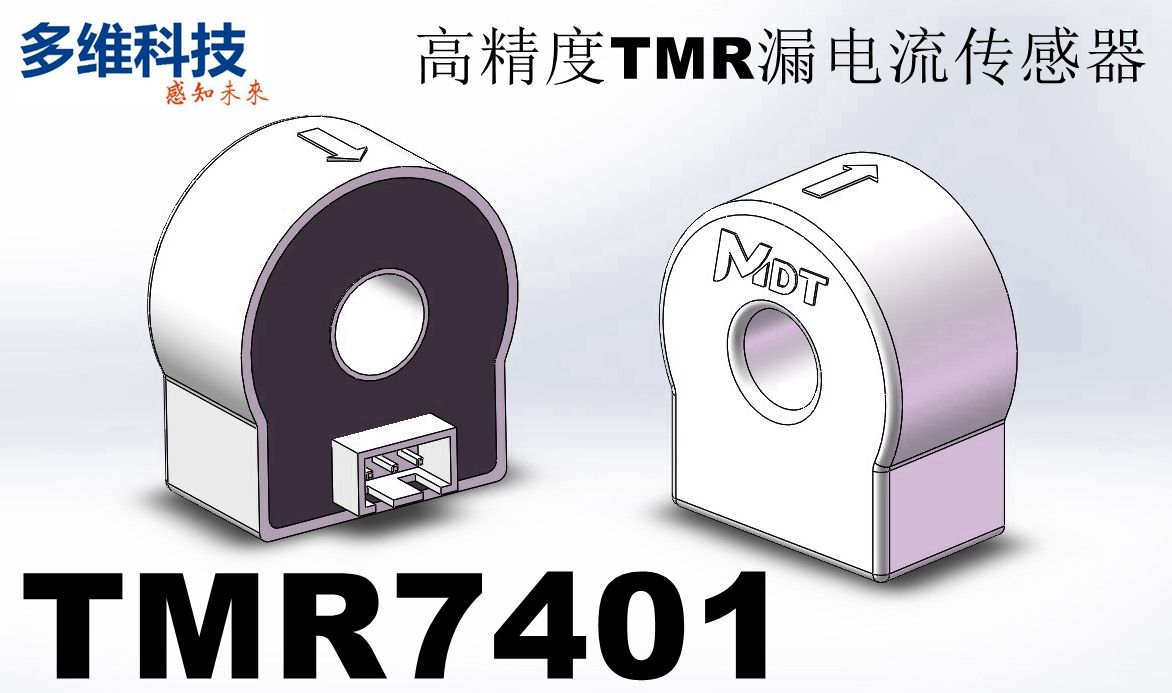

tmr7401 - 副本

TMR7401系列高精度漏电流传感器使用4.5～5.5V供电电源，工作温度-40℃到+85℃。线性度误差小于1%，电流分辨力小于1mA，功耗小于3mA，低磁滞，输出稳定。TMR7401系列新型漏电流传感器的尺寸为32mm×20mm×28mm，质量仅25g，这种小尺寸和轻质量的设计可为用户节省安装空间。



多维科技TMR7401系列漏电流传感器


参数

符号

单位

最小值

典型值

最大值

备注

电

气

参

数



额定测量电流

IPN

A


0.3


TMR7401-300mA


0.6


TMR7401-600mA


1


TMR7401-1000mA

最大测量范围

IPmax

A

-0.5


0.5

TMR7401-300mA

-1


1

TMR7401-600mA

-1.5


1.5

TMR7401-1000mA

供电电压

VC

V

4.5

5

5.5


电流消耗

IC

mA


2.2

3.0


输出电压（@IPN）

Vout

V


2.5±IP×4


TMR7401-300mA

2.5±IP×2

TMR7401-600mA

2.5±IP×1.333

TMR7401-1000mA

输出电压（@IPm）

Vout

V

0.5


4.5


原副边电气绝缘

Vd

kV


3


@50Hz，1min

爬电距离

Dc

mm


7.5



技

术

参

数

零点输出

Vo

mA

-20

5

 20

@25℃ IP=0mA

线性度

εL

% of IPm



1


磁滞回差

εH

mA


10


IP =30A后

零点温漂系数

TCVo

PPM/℃



±500

-40～85℃，2.5V

理论灵敏度

G

V/A


4


TMR7401-300mA


2


TMR7401-600mA


1.333


TMR7401-1000mA

灵敏度误差

εG

%

-1

0.5

1

RL＞500kΩ

灵敏度温漂系数

TCG

PPM/℃



±100

-40～85℃

输出噪声

（1～10kHz）

Vno

mV


2


RL＞500kΩ

响应时间

（@90% of IPN）

tr

μs


10


RL＞500kΩ

带宽（-1dB）

BW

kHz


10


RL＞500kΩ

精度（@IPN）

@25℃

ε

%



 2

TMR7401-300mA

1.5

TMR7401-600mA

1

TMR7401-1000mA

精度（@IPN）

@-40~85℃

ε

%



 4

全系列

常

规

参

数

工作温度

TA

℃

-40


85


储存温度

TS

℃

-50


105


质量

m

g


25



备注：

1、多维科技可以提供电流，电压测量定制服务。

2、客户可以在多维商城或多维淘宝店购买样品，样品价格：单价100元/套。
