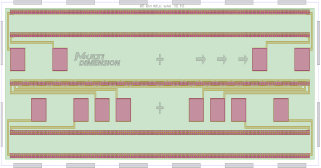

我们协助客户进行产品设计,提供包括器件级设计、掩膜设计、工艺流程开发在内的各种设计服务。我们基于产品设计文件进行掩模设计,包括层间对准图形、工艺监控测量图案,以及客户需求的特定参数测量图案。在将设计文件提交给掩膜制造商之前,提供验证结果和最终的设计方案。我们能将 MEMS 或磁性薄膜器件与客户提供的 IC 晶圆进行工艺整合,实现器件的单片集成。 | |
晶圆设计服务:设计文件的客户交换格式:GDSII,DXF,DWG; 帮助将客户设计的GDSII文件,在添加必要的层间对准图形、工艺监控测量图案, 以及客户需求的特定参数测量图案后,转换为所需要掩膜版类型; 将MEMS和磁性薄膜层集成到 CMOS、BiCMOS、TFT 和其他集成电路晶圆顶层; 仿真各种磁器件(包括传感器、磁性随机存取存储器等),设计和开发制造工艺; 客户可获得多维科技授权的专利技术使用权,并将其整合进自己的产品之中。 | |
为什么选择多维科技做为晶圆代工合作伙伴? | |
多维科技建有国内首条 8 英寸磁传感器晶圆产线多维科技xMR磁传感器晶圆制造产线已运营 10 多年,建有国内首条 8 英寸磁传感器晶圆产线,年产能达 10 亿颗芯片,配备了包含 xMR、退火、刻蚀、金属互连、光刻、去胶等复杂晶圆制造工艺的先进设备。多维科技晶圆制造产线的专业生产技术团队服务过多个磁传感器晶圆制造项目,拥有丰富的磁传感器晶圆制造技术和经验,可助力客户产品快速进入市场和提高产品迭代进度。 | |
多维科技提供全方位晶圆代工服务多维科技向客户提供全方位的 8 英寸 xMR 磁传感器晶圆代工服务,包括磁传感器晶圆研发量产及测试服务。多维科技晶圆制造技术可达行业高标准要求。晶圆测试服务包括晶圆测试程序开发,失效分析和可靠性测试等全面的测试服务。多维科技晶圆制造产线可根据客户需求对生产工艺流程进行快速优化,从而为客户提供高效的晶圆代工服务。 | |
多维科技提供专业的设计和 IP 授权服务多维科技晶圆代工设计服务可根据客户需求,提供磁传感器设计或辅助设计,包括掩膜版设计、磁器件仿真和工艺流程开发等各种晶圆代工设计服务。同时,为了向客户提供更好的晶圆代工设计服务,多维科技还开放了知识产权 (IP) 授权服务,客户可根据设计需求将多维科技相关的 IP 整合进自己的产品中,实现产品开发量产进一步的降本增效。 | |
