产品概述 | |

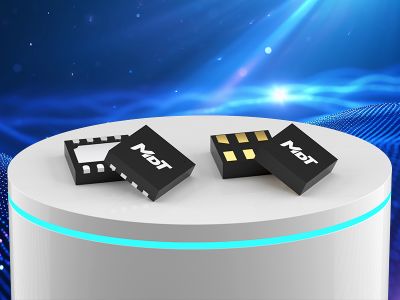

TMR4M05 齿轮传感器芯片包括八个高灵敏度隧道磁阻 (TMR) 传感元件，并组成双路推挽式惠斯通电桥结构。芯片中的敏感元件排布方式与齿轮的模数一一对应，随着齿轮的旋转，双路惠斯通电桥输出两路彼此正交的正、余弦信号。信号的周期为一个齿峰加一个齿谷，用以测量齿轮转动的位置和方向。该芯片提供小体积 LGA6L (3mm × 3mm × 0.9mm) 和 DFN8L (3mm × 3mm × 0.75mm) 封装，适配 0.5 模数齿轮。 |  LGA6L DFN8L |
产品特性 | |
 隧道磁阻 (TMR) 技术 | 该系列芯片可匹配各种模数齿轮 |
| 高饱和场 | 直流 (零速) 运行 |
| 两路弦波输出具有精确的相位差 | 良好的温度稳定性 |
| 优越的抗外磁场性能 | 符合 RoHS & REACH |
典型应用 | |
| 齿轮运动速度和方向检测 | 线速度和角速度感应 |
| 线性位移和角度位移感应 | |
