TMR4M02B - 模数尺寸系列 - TMR齿轮传感器 - 磁传感器 - 多维科技 | 磁传感器（TMR·GMR·AMR）制造商

产品概述

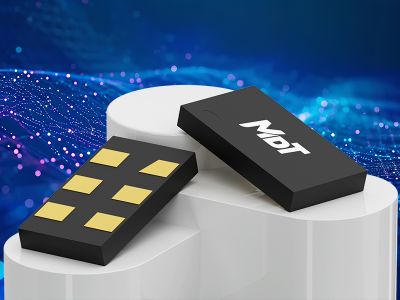

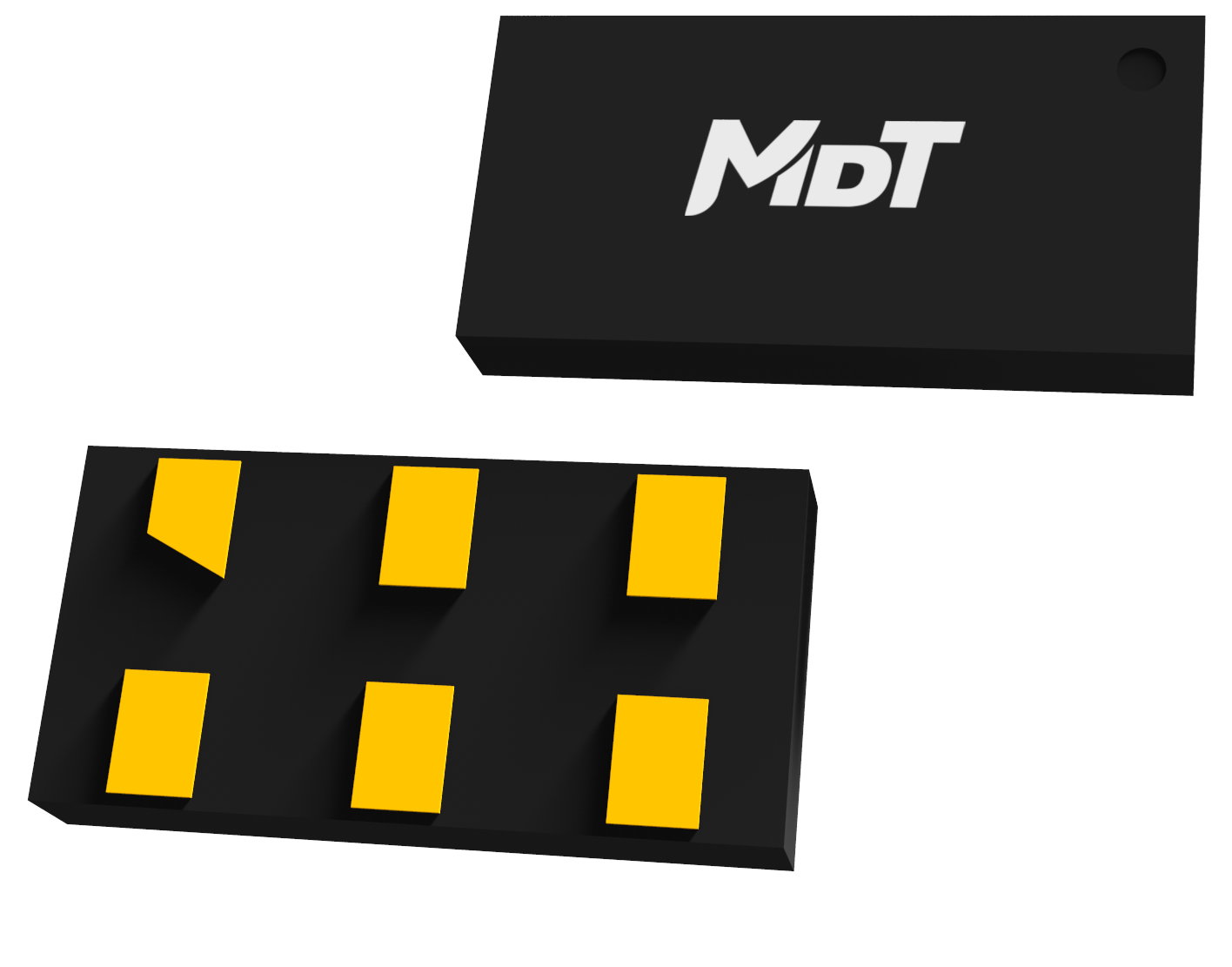

TMR4M02B 齿轮传感器芯片包括八个高灵敏度隧道磁阻 (TMR) 传感元件，并组成双路推挽式惠斯通电桥结构。芯片中的敏感元件排布方式与齿轮的模数一一对应，随着齿轮的旋转，双路惠斯通电桥输出两路彼此正交的正、余弦信号。信号的周期为一个齿峰加一个齿谷，用以测量齿轮转动的位置和方向。该芯片提供小体积 LGA6L (3mm × 6mm × 0.9mm) 封装，适配 0.2 模数齿轮。	LGA6L
产品特性
隧道磁阻 (TMR) 技术	该系列芯片可匹配各种模数齿轮
高饱和场	直流 (零速) 运行
两路弦波输出具有精确的相位差	良好的温度稳定性
优越的抗外磁场性能	符合 RoHS & REACH
典型应用
齿轮运动速度和方向检测	线速度和角速度感应
线性位移和角度位移感应
