产品概述 | |

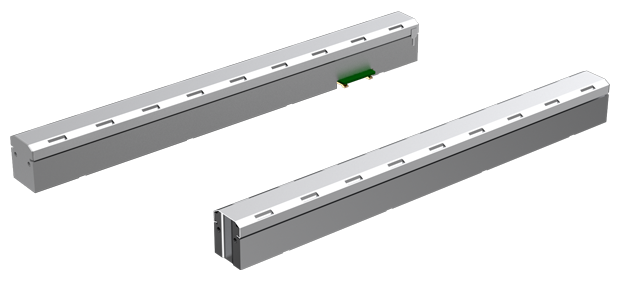

TMR6318C 是一款具有 72 个像素点，10DPI 磁图像传感器 (MIS) 模组。它集成有专有的 TMR 磁阻传感器，高性能磁铁使其具有高灵敏度特性。TMR6318C 模组应用于全覆盖范围检测纸币、银行、证券等含磁性防伪信息的票据，检测宽度可达 180mm。TMR6318C 内置有单通道模拟输出，可以实现 5MHz 像素点切换频率下 15usec 每行的采样速率；出厂前可对每个像素点进行灵敏度单独校准。 |  TMR6318C |
产品特性 | |
 10DPI 分辨率，2.5mm × 72 像素点，180mm 检测宽度 | 单通道模拟输出 |
| TMR 传感器、磁铁和信号处理一体化集成 | 15 微秒每行高采样速率 |
| 紧凑型尺寸：长 191.5mm × 宽 16mm × 高 19mm | 每个像素点内置信号调理 |
| 灵敏度出厂校准 | 每路输出基准通过 SET 引脚自动调零 |
| 可提供无内置磁铁：TMR6318CN | 符合 RoHS & REACH |
典型应用 | |
| 钞票检测 | 磁性文档扫描 |
| 无损检测 | |
