新品发布 | 多维科技推出23位高速TMR磁编码器芯片 — TMR3109和TMR3110

发布日期:2024年04月30日    浏览次数:1299

TMR3110

23位分辨率

2024 年 4 月 25 日消息,专注于隧道磁阻 (TMR) 技术的磁传感器制造商江苏多维科技有限公司 (MultiDimension Technology Co., Ltd., MDT) 基于 TMR 技术,推出 23 位 TMR 磁性旋转编码器芯片 TMR3109 和 TMR3110 产品。该系列芯片是在多维科技高精度 TMR 角度传感器芯片的基础上,集成了信号调理、角度解算、SPI 通讯等电路,实现了角度的数字输出。

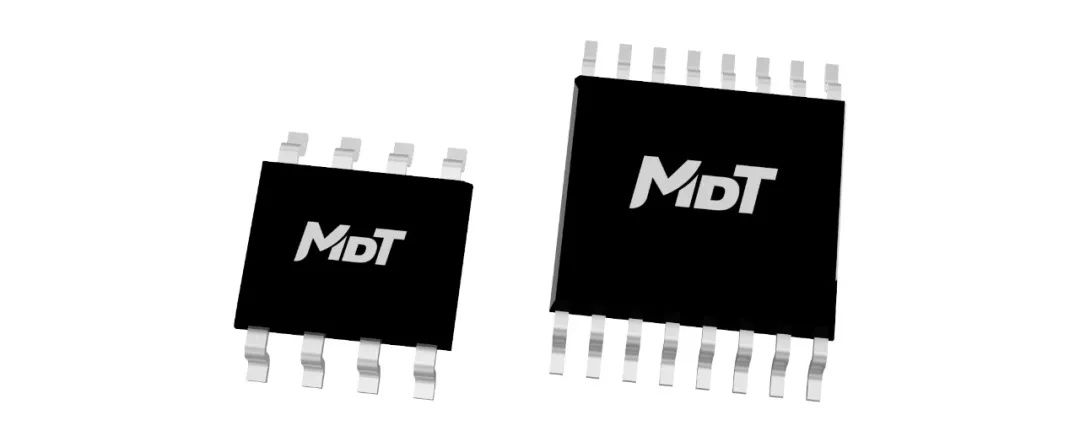

封装

TMR3109 (SOP8封装)、TMR3110 (TSSOP16封装)

产品特性

• 隧道磁阻 (TMR) 技术
• 支持对轴、离轴应用
• 支持 0 ~ 360° 绝对位置检测
• 多接口: SPI (TMR3109),SPI、ABZ、UVW、PWM (TMR3110)
• 23 位绝对式输出: SPI 通讯模式
• A/B 相输出脉冲数可编程: 1 ~ 4096 线
• Z 脉冲宽度可编程: 1 ~ 16384 LSB
• UVW 换向输出分辨率可编程: 1 ~ 32 极对
• 零位可编程
• 集成快速自校准功能
• 集成自动增益校准功能
• 角度绝对精度 < ±0.05° (典型工况)
• 最高转速: 40,000 RPM
• 内置 EEPROM,可擦写次数 >1000 次
• 供电电压: 3.3 V ~ 5 V
• 符合 RoHS & REACH

多维科技 TMR3109 和 TMR3110 磁性旋转编码器芯片具备优良的温度稳定性,在全温区 (-40°C ~ 125°C) 范围,绝对角度精度优于 ±0.5°。该系列芯片的角度自动校准功能可极大地便利客户使用,在离轴和对轴的应用中均能达到 <±0.5° 的绝对角度精度。

TMR3110原理图

对轴、离轴应用原理图

多维科技 TMR3109 磁性旋转编码器芯片采用 SOP8 封装,配置了 23 位 SPI 绝对角度输出。TMR3110 磁性旋转编码器芯片采用 TSSOP16 封装,除了具备 23 位 SPI 绝对角度输出外,还具备了 ABZ 增量输出接口,直流无刷电机所需的 UVW 换相输出接口和脉宽调制信号 (PWM) 输出接口。

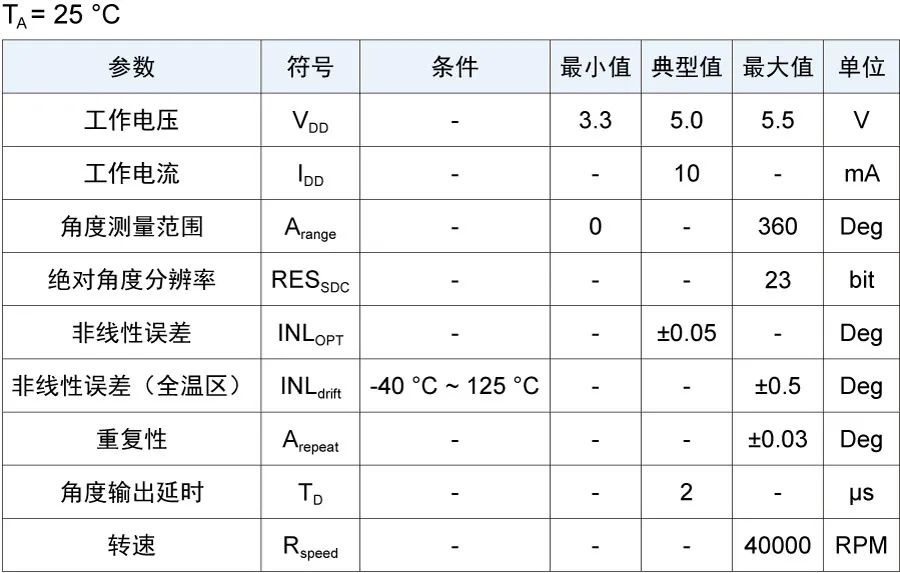

电性能参数

电性能参数

多维科技 TMR3109 和 TMR3110 磁性旋转编码器芯片产品适用于 BLDC 无刷电机位置检测、转速检测、闭环步进电机位置检测,2500 线增量式和 17 位以上绝对式伺服编码器及多种非接触式角度检测等应用。

TMR3110功能框图

TMR3110 功能框图

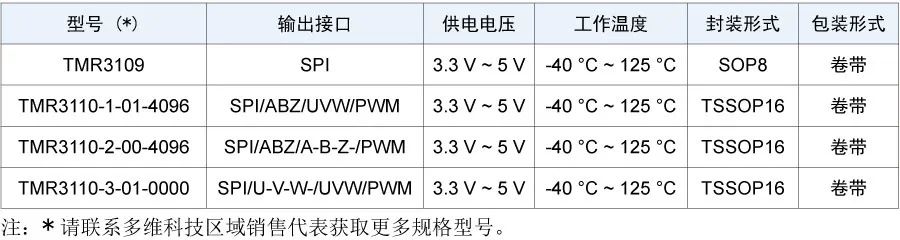

产品选型表

选型表

多维科技 (MDT) 已为全球客户稳定供货 xMR 磁性传感器产品十多年,芯片产品出货量已超 5 亿颗,最新推出的 23 位高速 TMR 磁性旋转编码器芯片 TMR3109 和 TMR3110 在绝对角度精度、温度稳定性、抗环境磁场干扰和响应速度等方面都具有领先优势。

多维科技倾力打造的磁传感器晶圆 IDM 模式制造平台,经过十多年不断地累积,高度整合了供应链资源,为向客户稳定供货和按时交货提供了强有力的保证。多维科技为满足客户多元化的定制需要,将努力提供更多、更好的优质磁传感器产品。


点击了解更多 TMR3109 产品详情

点击了解更多 TMR3110 产品详情
