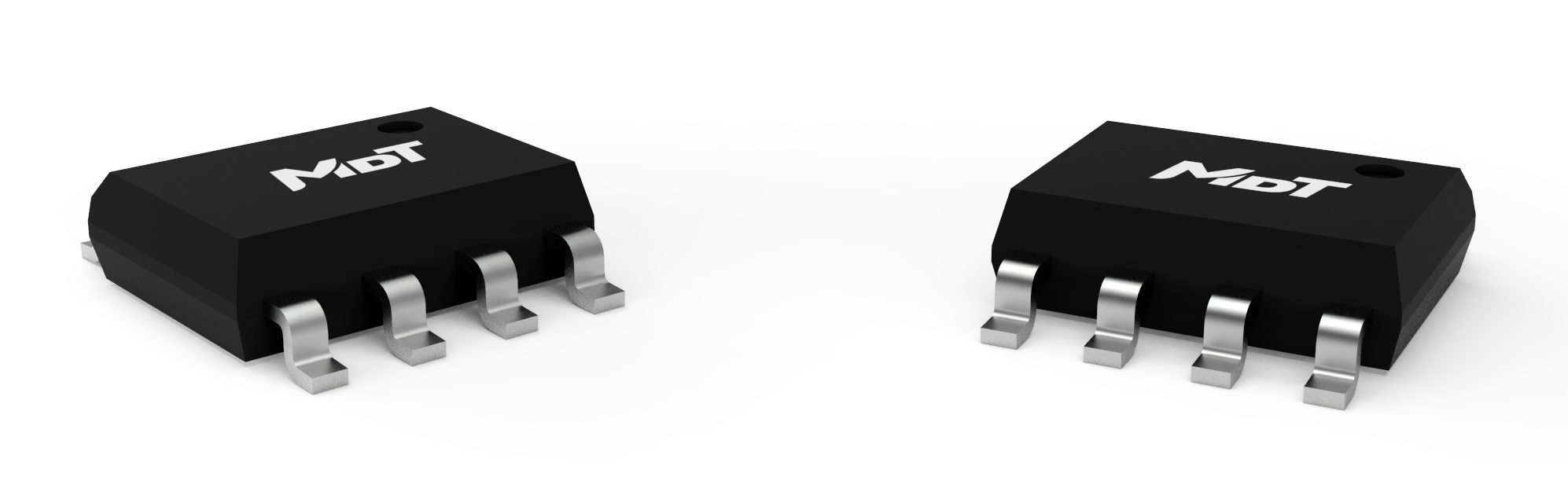

AMR3013P 双轴AMR角度传感器
返回上一层
  • sop8
  • sop8
产品型号:AMR3013P
兼容型号:
类 型:Biaxial AMR Angle Sensor
供电电压:0~18V
角度范围:180°
电 阻:4.2KΩ
峰峰值 (mV/V):13
工作磁场范围:100~400 Oe
角度误差:±0.1°
输出接口:模拟差分输出
封装形式:SOP8
交付周期:In stock
规格说明书:
  • AMR3013P

概述AMR3013P是一款基于AMR效应的角度传感器芯片,可以测量0~180°范围内的磁场角度,其输出电压正比于两倍磁场角度的正弦或余弦。AMR3013P内部包含两个独特的推挽式惠斯通电桥,每个惠斯通电桥包含四个高灵敏度AMR传感元件,输出信号的峰值可达工作电压的1.3%。此外,独特的AMR惠斯通电桥结构有效地补偿了传感器的温度漂移。AMR3013P采用了标准的SOP8封装。


产品特性(1)各向异性磁电阻(AMR) 技术;(2)宽工作电压范围;(3)允许较大的测量间隙;(4)优越的温度稳定性;(5)更低的磁滞


典型应用(1) 角度位移传感器;(2)旋转编码器;(3)非接触式电位器;(4)阀门位置传感器;(5)旋钮传感器





申明:(1)多维科技承诺本说明书所提供的信息是准确和可靠的,所公开的技术未触犯其他公司的专利且具有自主知识产权。多维科技具有保留为提高产品质量,可靠性和功能以更改产品规格的权力。多维科技对任何超出产品应用范围而造成的后果不承担法律责任。(2)“多维科技“和“多维科技 感知未来”是江苏多维科技有限公司的合法注册商标。
