磁传感器
AMR3008 双轴AMR角度传感器
  • lga8l&dfn6l中
产品型号:AMR3008
类 型:双轴
供电电压(V):0~18
角度范围(°):0~180°
电 阻(kΩ):2.1
峰值 (mV/V):13
工作磁场范围(Gs):>200
角度误差:±0.1°
输出接口:模拟差分输出
封装形式:LGA8L DFN6L
交付周期:In stock

产品概述

AMR3008 是一款基于 AMR 效应的角度传感器芯片,可以测量 0 ~ 180° 范围内的磁场角度,其输出电压正比于两倍磁场角度的正弦或余弦。

AMR3008 内部包含两个独特的推挽式惠斯通电桥,每个惠斯通电桥包含四个高灵敏度 AMR 传感元件,输出信号的峰值可达工作电压的 1.3 %。此外,独特的 AMR 惠斯通电桥结构有效地补偿了传感器的温度漂移。AMR3008 采用了 LGA8L (5mm × 5mm × 0.9mm) 和 DNF6L (2mm × 3mm × 0.75mm) 两种封装形式,具有封装体积小,装配方便的特点。

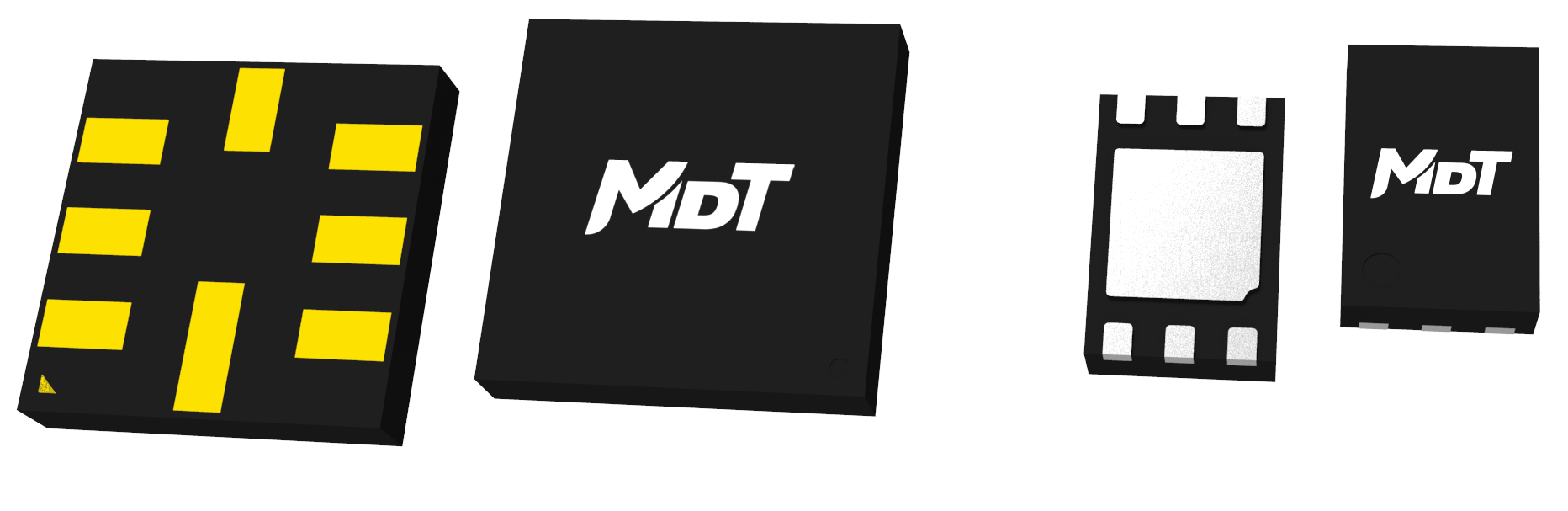

auto_4086.pngLGA8L                                DFN6L

产品特性

icon各项异性磁阻 (AMR) 技术icon宽工作电压范围
icon允许较大的测量间隙icon极低的磁滞
icon优越的温度稳定性icon符合 RoHS & REACH

典型应用

icon旋转位置传感器icon旋转编码器
icon非接触式电位器icon阀门位置传感器
icon旋钮传感器

申明:江苏多维科技有限公司(简称多维科技)承诺本网页所提供的信息是准确和可靠的,所公开的技术未触犯其他公司的专利且具有自主知识产权。多维科技具有保留为提高产品质量,可靠性和功能以更改产品规格的权力。多维科技对任何超出产品应用范围而造成的后果不承担法律责任。
