产品概述 | |

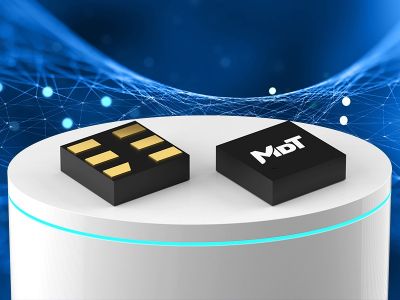

TMR4013 齿轮传感器芯片采用了独特的推挽式惠斯通电桥设计，包括由四个或八个非屏蔽高灵敏度隧道磁阻 (TMR) 传感元件所组成的单路或双路惠斯通全桥。惠斯通电桥对外加磁场沿传感器敏感方向的梯度值提供差分电压输出。双路惠斯通全桥产生两路正交的电压输出信号 (正弦 / 余弦信号)，用以测量齿轮转动的位置，并检测旋转方向。TMR4013 齿轮传感器芯片性能优越，具有很高的对磁场梯度的灵敏度，可以检测微小的磁场变化，其输出信号具有良好的温度稳定性。TMR4013 齿轮传感器芯片采用了小型的 LGA6L (3mm × 3mm × 0.9mm) 封装形式，适配 0.8mm 的 TMR 传感元件间距。 |  LGA6L |
产品特性 | |
 隧道磁阻 (TMR) 技术 | 允许较大测量间隙 |
| 高饱和场允许在有较大直流磁场的环境中工作 | 对磁场的空间梯度具有高灵敏度 |
| 适用于小齿距的齿轮探测 | 直流 (零速) 运行 |
| 正弦 / 余弦型号输出并具有精确的相位差 | 良好的温度稳定性 |
| 小巧超薄封装 | 优秀的抗外磁场干扰能力 |
| 符合 RoHS & REACH | |
典型应用 | |
| 齿轮运动速度和方向检测 | 线速度和角速度感应 |
| 线性位移和角度位移感应 | 磁栅尺 |
| 磁编码器 | |
