产品概述 | |

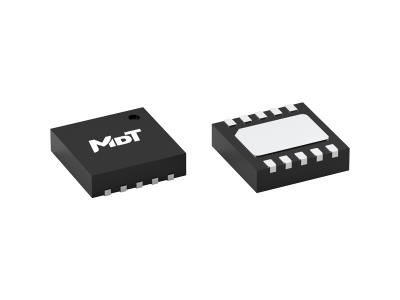

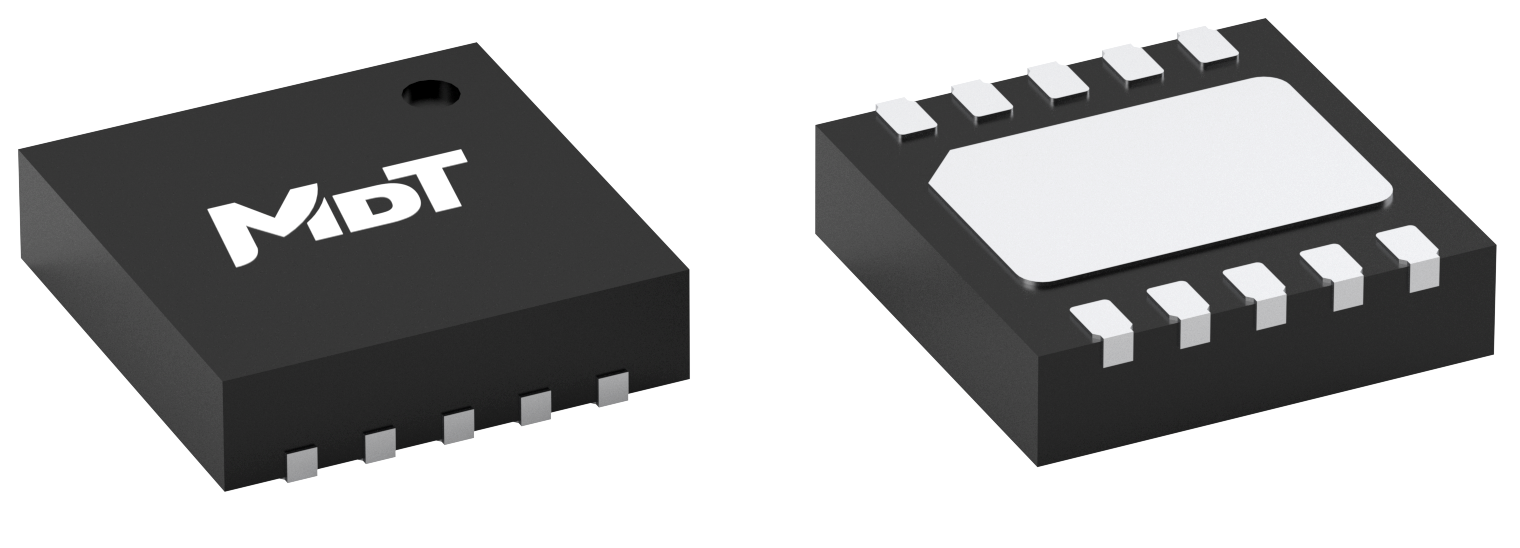

TMR3111 是多维科技推出的一款非接触式、兼容对轴和离轴应用的高速、高精度、小封装磁性编码器芯片，通过感应芯片上方磁铁的旋转，采集磁场信号并计算旋转角度。芯片内部集成了隧道磁阻传感器 (TMR) 及 23 位分辨率信号处理 ASIC，提供丰富的工作参数配置、多种输出接口供客户选择。 TMR3111 支持 3 线、4 线 SPI 工作模式，客户端 MCU 可通过 SPI 协议读取 23 位绝对位置信息。同时芯片也提供 12 位分辨率 PWM 输出接口，PWM 频率可按照客户需求分 4 档配置。 TMR3111 提供 ABZ 增量模式输出，最高支持 4096 线，A/B 相位正反转可编程，Z 脉冲的宽度及初始相位可编程。 TMR3111 提供便捷的客户端自校准模式，方便客户自行补偿由结构安装带来的非线性误差。 |  DFN10L (3mm × 3mm × 0.75mm) |
产品特性 | |
 隧道磁阻 (TMR) 技术 | 供电电压：3 V ~ 5 V |
| 工作电流 10mA (典型值) | 支持 0 ~ 360° 绝对位置检测 |
| 兼容对轴 / 离轴应用 | 提供 SPI/ABZ/PWM 输出接口 |
| 支持 ABZ 1~4096 线可编程 | 内置 EEPROM，可擦写次数 > 1000 次 |
| 角度输出延迟时间 < 2 μs | 角度检测绝对精度 < ±0.05° |
| 最高转速：40,000 RPM | 集成快速自校准功能 |
| 符合 RoHS & REACH | |
典型应用 | |
| 非接触式旋转位置检测 | 无刷电机位置传感器 |
| 旋转速度检测 | 闭环步进系统 |
| 伺服编码器 | |
