产品概述 | |

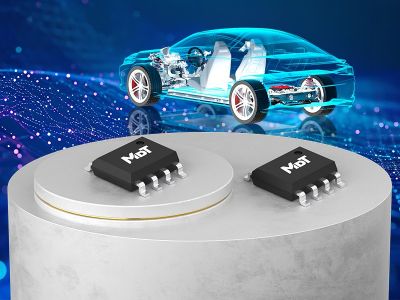

TMR3366 是多维科技推出的一款非接触式、高速、高精度磁编码器芯片，通过感应芯片上方磁铁的旋转，采集磁场信号并计算旋转角度。芯片内部集成了隧道磁阻传感器 (TMR) 及信号处理 ASIC，提供丰富的工作参数配置、多种输出接口供客户选择。 TMR3366 支持模拟、PWM、SENT ( 支持增强型 ) 三种输出模式，当磁场在 200 Gs ~ 800 Gs 范围变化时，可达到较好的绝对位置角度检测效果。芯片内置自诊断功能及报警机制，提供安全保障。 TMR3366 内置 5 点 / 17 点非线性校准功能且操作简单，方便客户自行补偿由结构安装带来的非线性误差，并且支持角度测量范围可编程功能，满足客户需求。芯片支持单线通讯协议 (OWI)。TMR3366 采用 SOP8 封装。 |  SOP8 |
产品特性 | |
 隧道磁阻 (TMR) 技术 | 工作电压：4.5 V ~ 18 V |
| 工作电流：10 mA | 支持引脚电压反接保护 |
| 支持单线通讯协议 (OWI) | 输出模式：SENT / PWM / Analog |
| 线性编程模式：5 点分段标定，17 点分段标定 | 可编程角度测量范围 |
| 内置自诊断及报警机制 | 内置 EEPROM，可擦写次数 >1 万次 |
| 工作温度范围：-40 °C ~ 160 °C | 优越的抗环境磁场性能 |
| 符合面向汽车的 AEC-Q100 标准 | 符合 RoHS & REACH |
典型应用 | |
| 绝对值旋转位置传感器 | 方向盘角度传感器 |
| 节气门位置传感器 | 行驶高度位置传感器 |
| 浮式液位传感器 | 非接触式电位器 |
